Dạng cơ bản về cánh khuấy

Dạng cơ bản về cánh khuấy

* Cánh dòng chảy hướng trục

Đây là kiểu cánh đã được thiết kế có từ lâu đời, được sử dụng trong các bể khuấy nhỏ để khuấy trộn chất rắn, chất huyền phù hoặc dùng trong quá trình truyền nhiệt.

Dạng cánh khuấy dòng chảy hướng trục

Dạng tuabin cánh nghiêng Thiết kế bao gồm nhiều cánh gắn đối xứng trên trục bằng vít hoặc mối hàn. Loại này có trọng lượng nhỏ hơn dạng cánh quạt có cùng đường kính. Cánh có thể tạo ra góc bất kỳ với trục từ 10 đến 900 . Khi hoạt động, cánh tạo ra dòng chảy hỗn hợp dọc trục và xuyên tâm, tốc độ khuấy chậm từ 20÷100 vòng/phút. Dạng cánh này

phù hợp với khuấy trộn dung dịch có độ nhớt trung bình

Dạng cánh lưỡi lẹm: Dạng cánh khuấy này được phát triển bởi, đặc biệt sử dụng cho các lò phản ứng tạo lớp thủy tinh lót dùng để chứa chất lỏng ăn mòn cao.

Dạng cánh 2 lưỡi (Mig and Intermig): Cánh khuấy gồm hai lưỡi cánh đặt dọc trục, có 2 dạng: Mig và Intermig, Thiết kế này chủ yếu là cho các chất lỏng có độ nhớt cao, có tỉ lệ

đường kính cánh khuấy / đường kính thùng cao (D / T > 0,7). Phần lưỡi ngoài của Intermig có hai phần so le được thiết kế để dòng chảy trục rõ ràng hơn và một số điện năng tiêu thụ thấp hơn. Loại Mig được sử dụng cho máy khuấy cho tỷ lệ chiều cao chất lỏng / đường kính thùng cao (H / T = 1) , 2 loại cánh này đặc biệt thích hợp trong khuấy các chất kết tinh với lưu lượng thấp.

* Cánh dòng chảy hướng tâm

Dạng cánh khuấy dòng chảy hướng tâm

Giống như dạng cánh bơm tuabin dòng chảy dọc trục, cánh khuấy dòng chảy hướng tâm thường được sử dụng cho chất lỏng có độ nhớt thấp và trung bình. Mặc dù chúng có thể được sử dụng cho bất kỳ loại khuấy trộn đơn hoặc đa pha, nhưng hiệu quả nhất khi khuấy dạng khí - lỏng và lỏng-lỏng. So với dạng cánh khuấy dòng chảy dọc trục, chúng cung cấp mức độ xáo trộn cao hơn với công suất thấp hơn.

Cánh dòng chảy hướng tâm có dạng đĩa (tuabin Rushton) có thể có lưỡi phẳng hoặc cong (tuabin backswept). Loại tuabin Rushton cung cấp dòng chảy xuyên tâm đồng đều hơn so với dạng cánh Backswept. Tuabin Rushton được xây dựng với sáu cánh thẳng đứng trên đĩa. Kích thước tương đối chuẩn của chiều dài cánh là D/4, của chiều rộng lưỡi là D/5, và đường kính đĩa từ (0,66 ÷ 0.75) D. Tuabin backswept có sáu lưỡi cong với hệ số công suất thấp

hơn so với các tuabin Rushton 20%. Các backswept chống sự tích tụ vật liệu trên lưỡi. Nó cũng ít bị xói mòn nên được ứng dụng trong công nghiệp xử lý chất thải nói chung và xử lý chất xơ trong các ngành công nghiệp giấy và bột giấy.

* Cánh thủy lực

Cánh ngầm có ba hoặc bốn lưỡi xoắn nhọn và đôi khi đầu cánh được mép tròn. Dạng cánh này có hệ số công suất thấp, dòng chảy mạnh, tiêu thụ điện năng thấp hơn so với tuabin cánh nghiêng. Các dòng chảy mạnh hơn theo hướng bơm nhưng dòng chảy xoáy của cánh không mạnh mẽ như dạng cánh tuabin hướng chảy dọc trục. Lightnin A310, Chemineer HE3 và EMI Rotofoil là những dạng cánh rất hiệu quả trong công nghệ khuấy trộn chất lỏng và chất rắn. A315 Lightnin và Prochem Maxflo có hiệu quả cho sự phân tán khí trong hệ thống khuấy trộn lỏng - rắn.

Dạng cánh thủy lực

* Cánh cắt

Cánh cắt vận hành ở tốc độ cao và được sử dụng cho việc bổ sung giai đoạn thứ hai (ví dụ, khí, lỏng, rắn, bột) vào nghiền, tán bột màu. Trong những dạng cánh cắt phổ biến, dạng Sawtooth hoạt động ở tốc độ cao nhất, và cũng tạo lên sự rối loạn trong dung dịch là nhiều nhất

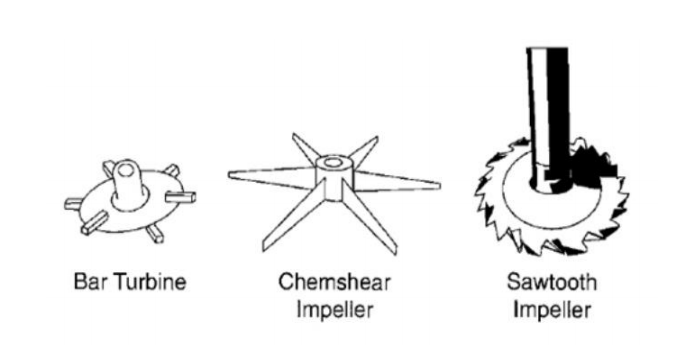

Dạng cánh cắt
